简单认识arduino

arduino的开发语言是 C++，恰好我刚学习完c++，所以学习arduino不仅仅可以扩展我的兴趣，还可以练习c++的熟练程度。

首先进入IDE中，映入眼帘两个函数 setup(),loop()

void setup() {
  // put your setup code here, to run once:

}

void loop() {
  // put your main code here, to run repeatedly:

}
  • setup 当Arduino板起动时setup()函数会被调用。用它来初始化变量，引脚模式，开始使用某个库，等等。该函数在Arduino板的每次上电和复位时只运行一次。
  • loop 在创建setup函数，该函数初始化和设置初始值，loop()函数所做事的正如其名，连续循环，允许你的程序改变状态和响应事件。

小试牛刀 点亮arduino上的LED灯

void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);                       // wait for a second
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);                       // wait for a second
}

delay(ms)

该函数可用于暂停程序运行。暂停时间可以由delay()函数的参数进行控制，单位是毫秒，ms参数为 unsigned long型数据

补充 delayMicroseconds()和delay()一个用法 ，只不过单位是 微秒（1毫秒＝1000微秒）。

pinMode(LED_BUILTIN, OUTPUT)

通过pinMode()函数，你可以将Arduino的引脚配置为以下三种模式：

  • 输出(OUTPUT)模式
  • 输入(INPUT)模式
  • 输入上拉（INPUT_PULLUP）模式 （仅支持Arduino 1.0.1以后版本）
输出模式

当引脚设置为输出（OUTPUT）模式时，引脚为低阻抗状态。这意味着Arduino可以向其它电路元器件提供电流。也就是说，Arduino引脚在输出（OUTPUT）模式下可以点亮LED或者驱动电机(如果被驱动的电机需要超过40mA的电流，Arduino将需要三极管或其它辅助元件来驱动他们。)

注意：Arduino引脚不能直接接地或直接与Arduino＋5V／＋3.3V引脚相连，否则可能损坏Arduino控制器。Arduino需要配合使用上拉电阻或者下拉电阻方能进行上述操作。

输入模式

当引脚设置为输入（INPUT）模式时，引脚为高阻抗状态（100兆欧）。此时该引脚可用于读取传感器信号或开关信号。

LED_BUILTIN

LED_BUILTIN是一个宏定义， #define LED_BUILTIN 13

digitalWrite()

执行此函数必须，先初始化对应的引脚，如果没有初始化，那么本语句没有作用
将数字引脚写HIGH（高电平）或LOW（低电平）

万物基于电灯

GND引脚 接地，就是电压0参考点。

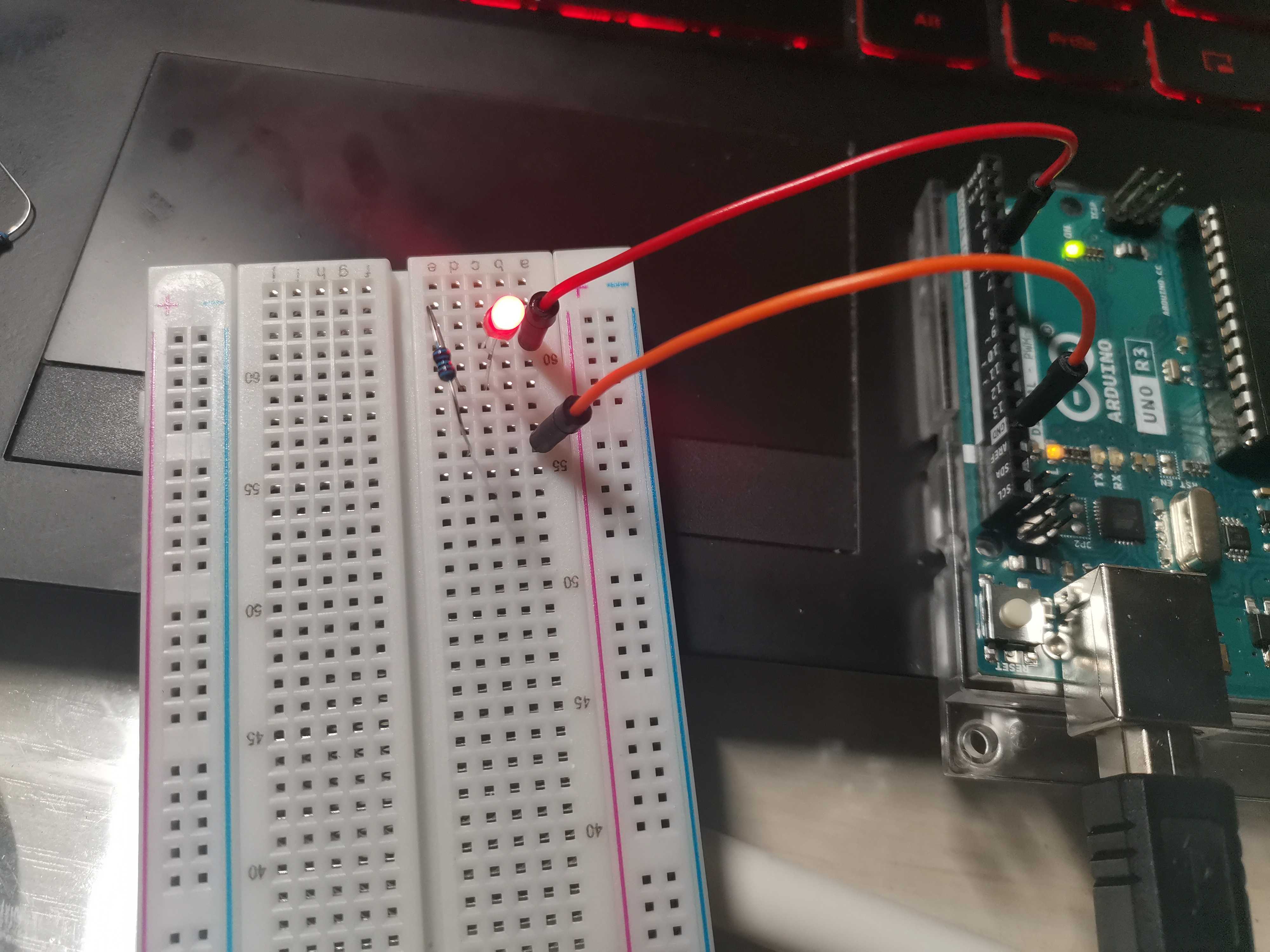

image-20210203215047395

普通的LED要正常工作，那么必须LED的正极电势比负极高2V,也就是说工作电压是2V.arduino的输出的电压是 5V,那么需要一个电阻分掉3V。LED点亮的电流大概是 20mA，根据欧姆定律R=U/I，那么电阻阻值为 3/0.02=150Ω

void setup() {
  // put your setup code here, to run once:
  pinMode(5,OUTPUT);
}

void loop() {
  // put your main code here, to run repeatedly:
  delay(1000);
  digitalWrite(5,HIGH);
  delay(1000);
  digitalWrite(5,LOW);
}
电灯
